Herramientas de precisión
¿Por qué deberíamos preocuparnos en utilizar herramientas de precisión?
¿Por qué deberíamos gastar más dinero en ellas?
Bueno, como definimos antes aquí ...
El proceso completo de plegado se lleva a cabo sobre la pequeña área de chapa dentro de la matriz (V) y en contacto con el dado superior.
También notamos que, dado que el 99% del tiempo estamos doblando el aire , lo que realmente importa es la distancia que recorre la cortina, no solo la fuerza que se aplica.
La cortina debe alcanzar un PUNTO exacto para doblar la lámina hasta cierto punto.
Determinamos usando trigonometría (ver AQUÍ ) que:
en una V = 1"(25 mm) por cada 0,019" (0,5 mm) que la cortina se desplaza hacia abajo, la lámina se doblará 2° hacia adentro
Entonces ........... ¿ De qué sirve tener CNC, servoválvulas y codificadores lineales funcionando perfectamente con una precisión de 0,1 mm si usamos herramientas que no tienen una medida precisa en altura, radio o ángulo? ?
Las herramientas de precisión son esenciales para mantener la precisión de la dobladora
Veamos entonces cómo se fabrican las herramientas de precisión:
Endurecimiento por induccion
Las herramientas "hechizas" pueden incluso fabricarse dentro de la tolerancia de una de precisión, pero al no endurecerse por inducción perderán su forma con el tiempo y ahí es cuando comienzan los problemas.

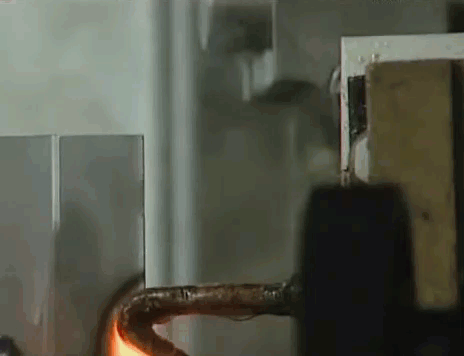

La inducción se obtiene creando un campo electromagnético alrededor de la herramienta , que al estar fabricada en acero conduce la carga y se calienta.
Este proceso se realiza pieza a pieza, sin contacto y consiguiendo una superficie más dura en los puntos de trabajo de la herramienta. Simplemente porque la cantidad de estructuras de martensita obtenidas con inducción es mucho mayor que la obtenida con el endurecimiento por llama.
Además, una herramienta endurecida por inducción se somete a mucha menos tensión y su deformación no es tanta. Esto hace que la herramienta sea más fácil de rectificar y permite una tolerancia de 0,01 mm (.0004 ") en alineación.
En pocas palabras, una herramienta endurecida por inducción será más fuerte, tendrá una forma más precisa y durará más.
Facilitando nuestro trabajo de plegado
Rectificado
El rectificado es la parte final y más importante en cualquier herramienta de precisión. No importa lo dura que pueda volverse una herramienta después del endurecimiento, siempre estará deformada al terminar el endurecimiento.
Las herramientas de más de 1 metro (40") son simplemente demasiado largas para volver a alinearlas con precisión. Ésa es la razón por la que las herramientas de precisión se fabrican en longitudes más cortas.
Cada fabricante tiene su propia tolerancia y controles de calidad. Algunos, como ROLLERI, garantizan una tolerancia de .0004 ".
Esta tolerancia se refiere a la rectitud de cualquier herramienta y cómo una sección se alineará con la siguiente.
